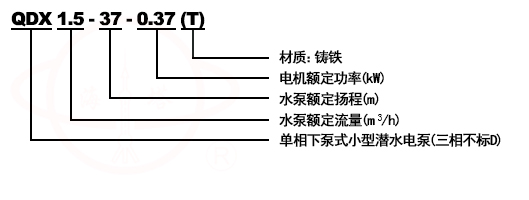

型號意義
產品簡介

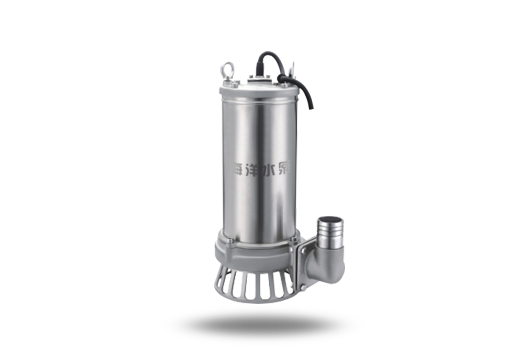

QDX(T)、QX(T)型不銹鋼潛水清水泵,由水泵、密封、電動機三部分組成。電泵內配保護裝置,電動機位于電泵上部,為單相或者三相異步電動機,水泵位于電動機下部,為離心式葉輪,蝸殼結構,水泵與電動機之間采用雙端面機械密封,各固定止口密封處采用“0”形耐油橡膠密封圈做靜密封。
使用條件
電泵在下列使用條件下應能連續正常工作：
1、介質溫度不超過+40℃;
2、介質的PH值在6.5~8.5之間;
3、固體雜質體積比不超過0.1%,粒度不大于0.2mm;
4、電源頻率為50Hz,電壓為單相交流220W,電壓波動范圍為額定值的0.9-1.1倍。
5、潛水深度不超過5m。
產品用途
該系列電泵由于體積小,重量輕,特別適用于廣大農村井下抽水、農田排灌、園林澆灌、家庭生活用水。
性能參數
序號 |
型號規格 |
流量(m3/h) |
揚程 (m) |
功率 (kW) |
電壓 (V) |
電流 (A) |
轉速 (r/min) |
外形尺寸 (mm) |
配管內徑 (mm) |
揚程使用范圍 (m) |
1 |
QDX1.5-17-0.37(T) |
1.5 |
17 |
0.37 |
220 |
2.87 |
3000 |
345×195 |
25 |
4-19 |
2 |
QDX1.5-25-0.55(T) |
1.5 |
2 |
0.55 |
220 |
4.07 |
3000 |
340×220 |
25 |
17-26 |
3 |
QDX3-18-0.55(T) |
3 |
18 |
0.55 |
220 |
4.07 |
3000 |
340×210 |
32 |
5-21 |
4 |
QDX10-12-0.55(T) |
10 |
12 |
0.55 |
220 |
4.07 |
3000 |
340×220 |
38 |
7-15 |
5 |
QDX1.5-32-0.75(T) |
1.5 |
32 |
0.75 |
220 |
5.24 |
3000 |
365×240 |
25 |
17-32 |
6 |
QDX3-24-0.75(T) |
3 |
24 |
0.75 |
220 |
5.24 |
3000 |
365×220 |
32 |
14-26 |
7 |
QDX8-18-0.75(T) |
8 |
18 |
0.75 |
220 |
5.24 |
3000 |
365×220 |
38 |
15-19 |
8 |
QDX10-16-0.75(T) |
10 |
16 |
0.75 |
220 |
5.24 |
3000 |
365×220 |
51 |
10-19 |
9 |
QDX15-10-0.75(T) |
15 |
10 |
0.75 |
220 |
5.24 |
3000 |
385×240 |
64 |
3-11 |
10 |
QDX6-25-1.1* |
6 |
25 |
1.1 |
220 |
7.02 |
3000 |
410×365 |
61 |
13-26 |
11 |
QX8-18-0.75(T) |
8 |
18 |
0.75 |
380 |
1.99 |
3000 |
365×220 |
38 |
15-19 |
12 |
QX6-25-1.1* |
6 |
25 |
1.1 |
380 |
2.74 |
3000 |
410×265 |
51 |
13-26 |
13 |
QX10-34-2.2* |
10 |
34 |
2.2 |
380 |
5.11 |
3000 |
495×295 |
51 |
18-36 |
14 |
QX10-34-2.2(T) |
10 |
34 |
2.2 |
380 |
5.11 |
3000 |
485×280 |
51 |
18-36 |
15 |
QX12.5-50-4* |
12.5 |
50 |
4 |
380 |
8.8 |
3000 |
585×300 |
51 |
35-53 |
16 |
QX12.5-60-5.5* |
12.5 |
60 |
5.5 |
380 |
11.7 |
3000 |
630×300 |
51 |
50-61 |
