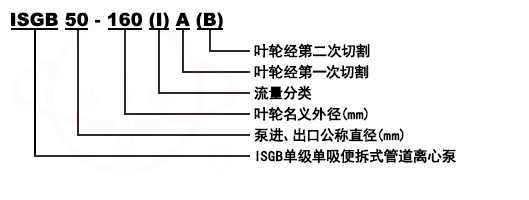

型號意義
產品簡介
ISGB立式便拆管道清水泵是在IS單級單吸離心泵、ISG管道清水泵的基礎上,結合本公司多年的生產經驗和廣大用戶的寶貴經驗,綜合開發成功的一種結構新穎的便拆立式離心泵。該系列產品其綜合性能達到先進水平,各項指標合格。該系列產品嚴格按國際標準ISO2858進行設計制造。
ISGB立式便拆管道清水泵在整體上進行大膽突破設計,泵軸采用獨立的支承體,解決了原ISG及ISW型泵加長軸靠電機軸承支承的不足之處,葉輪、泵體采用現代水力模型設計制造,消除立式泵的軸向力及徑向力,使泵軸處的軸承和電機軸承僅受微弱的軸向力及徑向力,電機采用國家標準電機,整臺泵采用便拆結構,解決了更換大功率水泵的軸承、機械密封、葉輪等易損件不方便的難題。
ISGB立式便拆管道清水泵具有運轉更平穩、使用壽命長、配套更方便、維護保養更輕松等無可代替的優點,是替代ISG管道清水泵、IS單級單吸離心泵、S型雙吸泵等到常規離心泵的理想產品。
產品特點
1、泵軸與電機軸采用硬性連接,振動小、噪音低;
2、泵進出口口徑相同,能像冷門一樣安裝在管路的任意位置,且裝有底盤,使泵安裝簡便、穩固;
3、泵軸有獨產的支承點,使電機軸承運行可靠;
4、用強制環流的不受轉向限制的特殊結構機械密封,運行可靠、壽命長;
5、獨特的安裝結構大大縮小泵的占地面積,節約建設投資30%~50%;
6、完善的設計確保泵無泄漏、長壽命運行,節約運行管理費40%~70%。
7、通過電機聯軸器,由電機驅動泵,從傳動端看,泵為順時針方向旋轉。
產品用途
1、ISGB立式便拆管道清水泵用于采暖、衛生用水、冷凍水系統和灌溉裝置中的無腐蝕的冷若冰霜水和熱水。
2、IHGB、YGB型泵用于石油、化工、冶金、電力、造紙、食品、制藥和合成纖維等部門。
使用條件
1、介質溫度：T=-20℃~+120℃;
2、環境溫度：T≤40℃;環境濕度不超過95%。

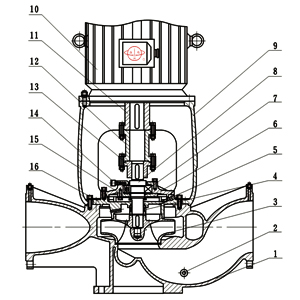

結構示意圖
 |
序號 |
名稱 |
序號 |
名稱 |
1 |
泵體 |
9 |
支架 |
|
2 |
放水塞 |
10 |
電機 |
|
3 |
葉輪 |
11 |
電機聯軸器 |
|
4 |
機械密封 |
12 |
中間聯軸器 |
|
5 |
放氣閥 |
13 |
泵聯軸器 |
|
6 |
軸承體 |
14 |
油杯 |
|
7 |
軸承 |
15 |
軸承壓蓋 |
|
8 |
泵軸 |
16 |
泵蓋 |

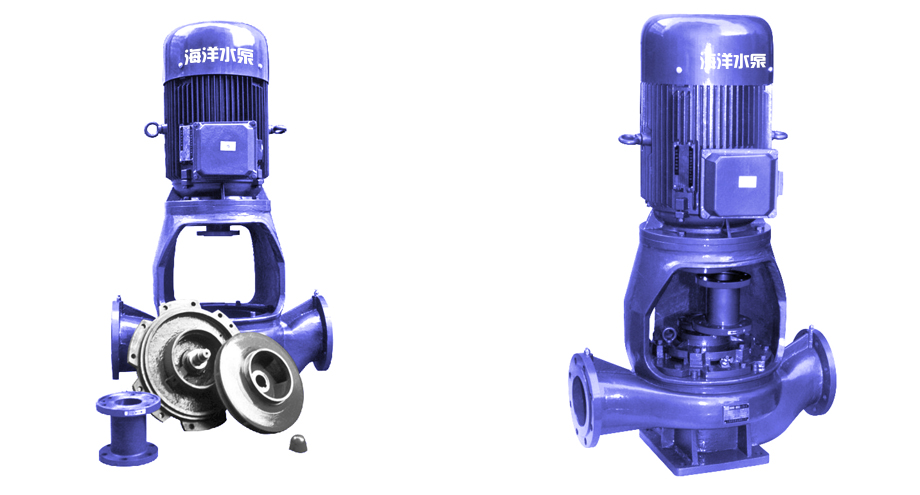

便拆示意圖
 |
性能參數
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
40-100 |
40 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
13.2 12.5 11.3 |
48 54 53 |
2900 |
0.55 |
2.3 |
32 |
40-100A |
40 |
3.9 5.6 7.4 |
1.08 1.56 2.06 |
10.6 10 9 |
52 |
2900 |
0.37 |
2.3 |
32 |
40-125 |
40 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
21 20 18 |
41 46 43 |
2900 |
1.1 |
2.3 |
34 |
40-125A |
40 |
3.9 5.6 7.4 |
1.08 1.56 2.06 |
17.6 16 14.4 |
40 45 41 |
2900 |
0.75 |
2.3 |
33 |
40-160 |
40 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
33 32 30 |
35 40 40 |
2900 |
2.2 |
2.3 |
47 |
40-160A |
40 |
4.1 5.9 7.8 |
1.14 1.64 2.17 |
29 28 26.3 |
34 39 39 |
2900 |
1.5 |
2.3 |
43 |
40-160B |
40 |
3.8 5.5 7.2 |
1.06 1.53 2.0 |
25.5 24 22.5 |
34 38 37 |
2900 |
1.1 |
2.3 |
38 |
40-200 |
40 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
51 50 48 |
26 33 32 |
2900 |
4 |
2.3 |
74 |
40-200A |
40 |
4.1 5.9 7.8 |
1.14 1.64 2.17 |
45 44 42 |
26 31 30 |
2900 |
3 |
2.3 |
62 |
40-200B |
40 |
3.7 5.3 7.0 |
1.03 1.47 1.94 |
38 36 34.5 |
29 |
2900 |
2.2 |
2.3 |
52 |
40-250 |
40 |
4.4 6.3 8.3 |
1.22 1.75 2.31 |
82 80 74 |
24 28 28 |
2900 |
7.5 |
2.3 |
105 |
40-250A |
40 |
4.1 5.9 7.8 |
1.14 1.64 2.17 |
72 70 65 |
24 28 27 |
2900 |
5.5 |
2.3 |
98 |
40-250B |
40 |
3.8 5.5 7.0 |
1.06 1.53 1.94 |
61.5 60 56 |
23 27 26 |
2900 |
4 |
2.3 |
77 |
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
40-100(I) |
40 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
13.2 12.5 11.3 |
55 62 60 |
2900 |
1.1 |
2.3 |
34 |
40-100(I)A |
40 |
8 11 14.5 |
2.22 3.05 4.03 |
10.6 10 9 |
60 |
2900 |
0.75 |
2.3 |
32 |
40-125(I) |
40 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
21.2 20 17.8 |
49 58 57 |
2900 |
1.5 |
2.3 |
38 |
40-125(I)A |
40 |
8 11 14.5 |
2.22 3.05 4.03 |
17 16 14 |
57 |
2900 |
1.1 |
2.3 |
33 |
40-160(I) |
40 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
33 32 30 |
45 52 51 |
2900 |
3 |
2.3 |
56 |
40-160(I)A |
40 |
8.2 11.7 15.2 |
2.28 3.25 4.22 |
29 28 26 |
44 51 50 |
2900 |
2.2 |
2.3 |
47 |
40-160(I)B |
40 |
7.3 10.4 13.5 |
2.38 2.89 3.75 |
23 22 20.5 |
50 |
2900 |
1.5 |
2.3 |
43 |
40-200(I) |
40 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
51.2 50 48 |
38 46 46 |
2900 |
5.5 |
2.3 |
85 |
40-200(I)A |
40 |
8.3 11.7 15.3 |
2.31 3.25 4.25 |
45.0 44 42 |
37 45 45 |
2900 |
4 |
2.3 |
75 |
40-200(I)B |
40 |
7.5 10.6 13.8 |
2.08 2.94 3.83 |
37 36 34 |
44 |
2900 |
3 |
2.3 |
63 |
40-250(I) |
40 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
81.2 80 77.5 |
31 38 40 |
2900 |
11 |
2.3 |
145 |
40-250(I)A |
40 |
8.2 11.6 15.2 |
2.28 3.22 4.22 |
71.0 70 68 |
38 |
2900 |
7.5 |
2.3 |
95 |
40-250(I)B |
40 |
7.6 10.8 14 |
2.11 3.0 3.89 |
61.4 60 58 |
37 |
2900 |
7.5 |
2.3 |
94 |
40-250(I)C |
40 |
7.1 10.0 13.1 |
1.97 2.78 3.64 |
53.2 52 50.4 |
36 |
2900 |
5.5 |
2.3 |
88 |
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
50-100 |
50 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
13.6 12.5 11.3 |
55 62 60 |
2900 |
1.1 |
2.3 |
36 |
50-100A |
50 |
8 11 14.5 |
2.22 3.05 4.03 |
11 10 9 |
60 |
2900 |
0.75 |
2.3 |
35 |
50-125 |
50 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
21.5 20 17.8 |
49 58 57 |
2900 |
1.5 |
2.3 |
43 |
50-125A |
50 |
8 11 14.5 |
2.22 3.05 4.03 |
17 16 14 |
57 |
2900 |
1.1 |
2.3 |
38 |
50-160 |
50 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
33 32 30 |
45 52 51 |
2900 |
3 |
2.3 |
59 |
50-160A |
50 |
8.2 11.7 15.2 |
2.28 3.25 4.22 |
29 28 26 |
44 51 50 |
2900 |
2.2 |
2.3 |
51 |
50-160B |
50 |
7.3 10.4 13.5 |
2.38 2.89 3.75 |
23 22 20.5 |
50 |
2900 |
1.5 |
2.3 |
47 |
50-200 |
50 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
52 50 48 |
38 46 46 |
2900 |
5.5 |
2.3 |
101 |
50-200A |
50 |
8.3 11.7 15.3 |
2.31 3.25 4.25 |
45.8 44 42 |
37 45 45 |
2900 |
4 |
2.3 |
80 |
50-200B |
50 |
7.5 10.6 13.8 |
2.08 2.94 3.83 |
37 36 34 |
44 |
2900 |
3 |
2.3 |
68 |
50-250 |
50 |
8.8 12.5 16.3 |
2.44 3.47 4.53 |
82 80 77.5 |
29 38 40 |
2900 |
11 |
2.3 |
160 |
50-250A |
50 |
8.2 11.6 15.2 |
2.28 3.22 4.22 |
71.5 70 68 |
38 |
2900 |
7.5 |
2.3 |
115 |
50-250B |
50 |
7.6 10.8 14 |
2.11 3.0 3.89 |
61.4 60 58 |
37 |
2900 |
7.5 |
2.3 |
114 |
50-250C |
50 |
7.1 10.0 13.1 |
1.97 2.78 3.64 |
53.2 52 50.4 |
36 |
2900 |
5.5 |
2.3 |
108 |
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
50-100(I) |
50 |
17.5 25 32.5 |
4.86 6.94 9.03 |
13.7 12.5 10.5 |
67 69 69 |
2900 |
1.5 |
2.5 |
41 |
50-100(I)A |
50 |
15.6 22.3 29 |
4.3 6.19 8.1 |
11 10 8.4 |
65 67 68 |
2900 |
1.1 |
2.5 |
36 |
50-125(I) |
50 |
17.5 25 32.5 |
4.86 6.94 9.03 |
21.5 20 18 |
60 68 67 |
2900 |
3 |
2.5 |
56 |
50-125(I)A |
50 |
15.6 22.3 29 |
4.33 6.19 8.1 |
17 16 13.6 |
58 66 65 |
2900 |
2.2 |
2.5 |
48 |
50-160(I) |
50 |
17.5 25 32.5 |
4.68 6.94 9.03 |
34.4 32 27.5 |
54 63 60 |
2900 |
4 |
2.5 |
72 |
50-160(I)A |
50 |
16.4 23.4 30.4 |
4.56 6.5 8.44 |
30 28 24 |
54 62 59 |
2900 |
4 |
2.5 |
71 |
50-160(I)B |
50 |
15.0 21.6 28 |
4.17 6.0 7.78 |
26 24 20.6 |
58 |
2900 |
3 |
2.5 |
59 |
50-200(I) |
50 |
17.5 25 32.5 |
4.86 6.94 9.03 |
52.7 50 45.5 |
49 58 59 |
2900 |
7.5 |
2.5 |
108 |
50-200(I)A |
50 |
16.4 23.5 30.5 |
4.56 6.53 8.47 |
46.4 44 40 |
48 57 58 |
2900 |
7.5 |
2.5 |
107 |
50-200(I)B |
50 |
15.2 21.8 28.3 |
4.22 6.06 7.86 |
40 38 34.5 |
55 |
2900 |
5.5 |
2.5 |
100 |
50-250(I) |
50 |
17.5 25 32.5 |
4.86 6.94 9.03 |
82 80 76.5 |
39 50 52 |
2900 |
15 |
2.5 |
175 |
50-250(I)A |
50 |
16.4 23.4 30.5 |
4.56 6.5 8.47 |
71.5 70 67 |
39 50 52 |
2900 |
11 |
2.5 |
165 |
50-250(I)B |
50 |
15 21.6 28 |
4.17 6.0 7.78 |
61 60 57.4 |
38 49 54 |
2900 |
11 |
2.5 |
165 |
50-315(I) |
50 |
17.5 25 32.5 |
4.86 6.94 9.03 |
128 125 122 |
30 40 44 |
2900 |
30 |
2.5 |
310 |
50-315(I)A |
50 |
16.6 23.7 31 |
4.61 6.58 8.6 |
115 113 110 |
30 40 44 |
2900 |
22 |
2.5 |
245 |
50-315(I)B |
50 |
15.7 22.5 29.2 |
4.36 6.25 8.0 |
103 101 98 |
39 |
2900 |
18.5 |
2.5 |
215 |
50-315(I)C |
50 |
14.4 20.6 26.8 |
4.0 5.72 7.44 |
86 85 83 |
38 |
2900 |
15 |
2.5 |
195 |
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
65-100 |
65 |
17.5 25 32.5 |
4.86 6.94 9.03 |
13.7 12.5 10.5 |
67 69 69 |
2900 |
1.5 |
2.5 |
46 |
65-100A |
65 |
15.6 22.3 29 |
4.3 6.19 8.1 |
11 10 8.4 |
65 67 68 |
2900 |
1.1 |
2.5 |
41 |
65-125 |
65 |
17.5 25 32.5 |
4.86 6.94 9.03 |
21.5 20 18 |
60 68 67 |
2900 |
3 |
2.5 |
58 |
65-125A |
65 |
15.6 22.3 29 |
4.33 6.19 8.1 |
17 16 14.4 |
58 66 65 |
2900 |
2.2 |
2.5 |
49 |
65-160 |
65 |
17.5 25 32.5 |
4.86 6.94 9.03 |
34.4 32 27.5 |
54 63 60 |
2900 |
4 |
2.5 |
75 |
65-160A |
65 |
16.4 23.4 30.4 |
4.56 6.5 8.44 |
30 28 24 |
54 62 59 |
2900 |
4 |
2.5 |
75 |
65-160B |
65 |
15.0 21.6 28 |
4.17 6.0 7.78 |
26 24 20.6 |
58 |
2900 |
3 |
2.5 |
63 |
65-200 |
65 |
17.5 25 32.5 |
4.86 6.94 9.03 |
52.7 50 45.5 |
49 58 59 |
2900 |
7.5 |
2.5 |
107 |
65-200A |
65 |
16.4 23.5 30.5 |
4.56 6.53 8.47 |
46.4 44 40 |
48 57 58 |
2900 |
7.5 |
2.5 |
107 |
65-200B |
65 |
15.2 21.8 28.3 |
4.22 6.06 7.86 |
40 38 34.5 |
55 |
2900 |
5.5 |
2.5 |
100 |
65-250 |
65 |
17.5 25 32.5 |
4.86 6.94 9.03 |
82 80 76.5 |
39 50 52 |
2900 |
15 |
2.5 |
180 |
65-250A |
65 |
16.4 23.4 30.5 |
4.56 6.5 8.47 |
71.5 70 67 |
39 50 52 |
2900 |
11 |
2.5 |
170 |
65-250B |
65 |
15 21.6 28 |
4.17 6.0 7.78 |
61 60 57.4 |
38 49 54 |
2900 |
11 |
2.5 |
170 |
65-315 |
65 |
17.5 25 32.5 |
4.86 6.94 9.03 |
127 125 122 |
32 40 44 |
2900 |
30 |
2.5 |
320 |
65-315A |
65 |
16.6 23.7 31 |
4.61 6.58 8.6 |
115 113 110 |
32 40 44 |
2900 |
22 |
2.5 |
255 |
65-315B |
65 |
15.7 22.5 29.2 |
4.36 6.25 8.0 |
103 101 98 |
39 |
2900 |
18.5 |
2.5 |
225 |
65-315C |
65 |
14.4 20.6 26.8 |
4.0 5.72 7.44 |
86 85 83 |
38 |
2900 |
15 |
2.5 |
205 |
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
65-100(I) |
65 |
35 50 65 |
9.72 13.9 18.1 |
13.8 12.5 10 |
67 73 70 |
2900 |
3 |
3.0 |
63 |
65-100(I)A |
65 |
31.3 44.7 58 |
8.7 12.4 16.1 |
11 10 8 |
66 72 69 |
2900 |
2.2 |
3.0 |
53 |
65-125(I) |
65 |
35 50 65 |
9.72 13.9 18.1 |
22 20 17 |
67 72.5 70 |
2900 |
5.5 |
3.0 |
99 |
65-125(I)A |
65 |
31.3 44.7 58 |
8.7 12.5 16.1 |
17.5 16 13.6 |
66 71 69 |
2900 |
4 |
3.0 |
78 |
65-160(I) |
65 |
35 50 65 |
9.72 13.9 18.1 |
35 32 28 |
63 71 70 |
2900 |
7.5 |
3.0 |
103 |
65-160(I)A |
65 |
32.7 46.7 61 |
9.1 13.0 16.9 |
30.6 28 24 |
62 70 69 |
2900 |
7.5 |
3.0 |
103 |
65-160(I)B |
65 |
30.3 43.3 56.3 |
8.4 12.0 15.6 |
26 24 21 |
69 |
2900 |
5.5 |
3.0 |
97 |
65-200(I) |
65 |
35 50 65 |
9.72 13.9 18.1 |
53.5 50 46 |
55 67 68 |
2900 |
15 |
3.0 |
176 |
65-200(I)A |
65 |
32.8 47 61 |
9.1 13.1 16.9 |
47 44 40 |
54 66 67 |
2900 |
11 |
3.0 |
166 |
65-200(I)B |
65 |
30.5 43.5 56.6 |
8.5 12.1 15.7 |
40.6 38 33.4 |
65 |
2900 |
7.5 |
3.0 |
114 |
65-250(I) |
65 |
35 50 65 |
9.72 13.9 18.1 |
83 80 72 |
52 59 60 |
2900 |
22 |
3.0 |
235 |
65-250(I)A |
65 |
32.5 46.7 61 |
9.0 13.0 16.9 |
73 70 63 |
52 59 60 |
2900 |
18.5 |
3.0 |
205 |
65-250(I)B |
65 |
30 43.3 56 |
8.3 12.0 15.6 |
62 60 54 |
58 |
2900 |
15 |
3.0 |
180 |
65-315(I) |
65 |
35 50 65 |
9.72 13.9 18.1 |
128 125 121 |
44 54 57 |
2900 |
37 |
3.0 |
350 |
65-315(I)A |
65 |
32.5 46.5 60.5 |
9.0 12.9 16.8 |
112.6 110 106.4 |
43 54 57 |
2900 |
30 |
3.0 |
335 |
65-315(I)B |
65 |
31 44.5 58 |
8.6 12.4 16.1 |
102.5 100 98 |
53 |
2900 |
30 |
3.0 |
335 |
65-315(I)C |
65 |
29 41 53.6 |
8.1 11.4 14.9 |
87 85 83 |
51 |
2900 |
22 |
3.0 |
270 |
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
80-100 |
80 |
35 50 65 |
9.72 13.9 18.1 |
13.8 12.5 10 |
67 73 70 |
2900 |
3 |
3.0 |
63 |
80-100A |
80 |
31.3 44.7 58 |
8.7 12.5 16.1 |
11 10 8 |
66 72 69 |
2900 |
2.2 |
3.0 |
54 |
80-125 |
80 |
35 50 65 |
9.72 13.9 18.1 |
22 20 17 |
67 72.5 70 |
2900 |
5.5 |
3.0 |
99 |
80-125A |
80 |
31.3 45 58 |
8.7 12.5 16.1 |
17.5 16 13.6 |
66 71 69 |
2900 |
4 |
3.0 |
79 |
80-160 |
80 |
35 50 65 |
9.72 13.9 18.1 |
35 32 28 |
63 71 70 |
2900 |
7.5 |
3.0 |
105 |
80-160A |
80 |
32.7 46.7 61 |
9.1 13.0 16.9 |
30.6 28 24 |
62 70 69 |
2900 |
7.5 |
3.0 |
105 |
80-160B |
80 |
30.3 43.3 56.3 |
8.4 12.0 15.6 |
26 24 21 |
69 |
2900 |
5.5 |
3.0 |
98 |
80-200 |
80 |
35 50 65 |
9.72 13.9 18.1 |
53.5 50 46 |
55 67 68 |
2900 |
15 |
3.0 |
175 |
80-200A |
80 |
32.8 47 61 |
9.1 13.1 16.9 |
47 44 40 |
54 66 67 |
2900 |
11 |
3.0 |
165 |
80-200B |
80 |
30.5 43.5 56.6 |
8.5 12.1 15.7 |
40.6 38 33.4 |
65 |
2900 |
7.5 |
3.0 |
115 |
80-250 |
80 |
35 50 65 |
9.72 13.9 18.1 |
83 80 72 |
52 59 60 |
2900 |
22 |
3.0 |
240 |
80-250A |
80 |
32.5 46.7 61 |
9.0 13.0 16.9 |
73 70 63 |
52 59 60 |
2900 |
18.5 |
3.0 |
210 |
80-250B |
80 |
30 43.3 56 |
8.3 12.0 15.6 |
62 60 54 |
58 |
2900 |
15 |
3.0 |
185 |
80-315 |
80 |
35 50 65 |
9.72 13.9 18.1 |
128 125 122 |
43 54 57 |
2900 |
37 |
3.0 |
355 |
80-315A |
80 |
32.5 46.5 60.5 |
9.0 12.9 16.8 |
112.6 110 107.4 |
43 54 57 |
2900 |
30 |
3.0 |
340 |
80-315B |
80 |
31 44.5 58 |
8.6 12.4 16.1 |
102.5 100 98 |
53 |
2900 |
30 |
3.0 |
340 |
80-315C |
80 |
29 41 53.6 |
8.1 11.4 14.9 |
98 85 83 |
51 |
2900 |
22 |
3.0 |
275 |
80-350 |
80 |
35 50 65 |
9.72 13.9 18.1 |
146 150 142 |
55 66 67 |
2900 |
55 |
3.0 |
570 |
80-350A |
80 |
31 44.5 58 |
8.6 12.4 16.1 |
138.4 142 134.8 |
65 |
2900 |
45 |
3.0 |
470 |
80-350B |
80 |
29 41 53.6 |
8.1 11.4 14.9 |
131.4 135 127.8 |
63 |
2900 |
37 |
3.0 |
440 |
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
80-100(I) |
80 |
70 100 130 |
19.4 27.8 36.1 |
13.6 12.5 11 |
66 76 75 |
2900 |
5.5 |
4.5 |
108 |
80-100(I)A |
80 |
62.6 89 116 |
17.4 24.7 32.2 |
11 10 8.8 |
64 74 74 |
2900 |
4 |
4.5 |
87 |
80-125(I) |
80 |
70 100 130 |
19.4 27.8 36.1 |
23.5 20 14 |
70 76 65 |
2900 |
11 |
4.5 |
163 |
80-125(I)A |
80 |
62.6 89 116 |
17.4 24.7 32.2 |
19 16 11 |
68 74 65 |
2900 |
7.5 |
4.5 |
113 |
80-160(I) |
80 |
70 100 130 |
19.4 27.8 36.1 |
36.5 32 24 |
70 76 65 |
2900 |
15 |
4.5 |
184 |
80-160(I)A |
80 |
65.4 93.5 121.6 |
18.2 26.0 33.8 |
32 28 21 |
68 74 67 |
2900 |
11 |
4.5 |
174 |
80-160(I)B |
80 |
60.6 86.6 112.5 |
16.8 24.1 31.3 |
72 24 18 |
72 |
2900 |
11 |
4.5 |
174 |
80-200(I) |
80 |
70 100 130 |
19.4 27.8 36.1 |
54 50 42 |
65 74 73 |
2900 |
22 |
4.0 |
251 |
80-200(I)A |
80 |
65.4 93.5 121.6 |
18.2 26.0 33.8 |
47.5 44 37 |
64 73 72 |
2900 |
18.5 |
4.0 |
220 |
80-200(I)B |
80 |
61 87 113 |
16.9 24.2 31.4 |
41 38 32 |
71 |
2900 |
15 |
4.0 |
198 |
80-250(I) |
80 |
70 100 130 |
19.4 27.8 36.1 |
87 80 68 |
62 69 68 |
2900 |
37 |
4.0 |
330 |
80-250(I)A |
80 |
65.4 93.5 121.6 |
18.2 26.0 33.8 |
76 70 59.5 |
61 68 67 |
2900 |
30 |
4.0 |
315 |
80-250(I)B |
80 |
61 87 113 |
16.9 24.2 31.4 |
65 60 51 |
66 |
2900 |
30 |
4.0 |
315 |
80-315(I) |
80 |
70 100 130 |
19.4 27.8 36.1 |
132 125 114 |
55 66 67 |
2900 |
75 |
4.0 |
675 |
80-315(I)A |
80 |
66.5 95 123.6 |
18.5 26.4 34.3 |
119 113 103 |
55 66 67 |
2900 |
55 |
4.0 |
535 |
80-315(I)B |
80 |
63 90 117 |
17.5 25 32.5 |
106.6 101 92 |
65 |
2900 |
45 |
4.0 |
420 |
80-315(I)C |
80 |
58 82 107 |
16.1 22.8 29.7 |
90 85 76 |
63 |
2900 |
37 |
4.0 |
366 |
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
100-100 |
100 |
70 100 130 |
19.4 27.8 36.1 |
13.6 12.5 11 |
66 76 75 |
2900 |
5.5 |
4.5 |
113 |
100-100A |
100 |
62.6 89 116 |
17.4 47 32.2 |
11 10 8.8 |
64 74 74 |
2900 |
4 |
4.5 |
91 |
100-125 |
100 |
70 100 130 |
19.4 27.8 36.1 |
23.5 20 14 |
70 76 65 |
2900 |
11 |
4.5 |
169 |
100-125A |
100 |
62.6 89 116 |
17.4 24.7 32.2 |
19 16 11 |
68 74 63 |
2900 |
7.5 |
4.5 |
118 |
100-160 |
100 |
70 100 130 |
19.4 27.8 36.1 |
36.5 32 24 |
70 76 65 |
2900 |
15 |
4.5 |
191 |
100-160A |
100 |
65.4 93.5 121.6 |
18.2 26.0 33.8 |
32 28 21 |
68 74 67 |
2900 |
11 |
4.5 |
181 |
100-160B |
100 |
60.6 86.6 112.5 |
16.8 24.1 31.3 |
27 24 18 |
72 |
2900 |
11 |
4.5 |
181 |
100-200 |
100 |
70 100 130 |
19.4 27.8 36.1 |
54 50 42 |
65 74 73 |
2900 |
22 |
4.0 |
245 |
100-200A |
100 |
65.4 93.5 121.6 |
18.2 26.0 33.8 |
47.5 44 37 |
64 73 72 |
2900 |
18.5 |
4.0 |
215 |
100-200B |
100 |
61 87 113 |
16.9 24.2 31.4 |
41 38 32 |
71 |
2900 |
15 |
4.0 |
193 |
100-250 |
100 |
70 100 130 |
19.4 27.8 36.1 |
37 80 68 |
62 69 68 |
2900 |
37 |
4.0 |
345 |
100-250A |
100 |
65.4 93.5 121.6 |
18.2 26.0 33.8 |
76 70 59.5 |
61 68 67 |
2900 |
30 |
4.0 |
330 |
100-250B |
100 |
61 87 113 |
16.9 24.2 31.4 |
65 60 51 |
66 |
2900 |
30 |
4.0 |
330 |
100-315 |
100 |
70 100 130 |
19.4 27.8 36.1 |
132 125 114 |
55 66 67 |
2900 |
75 |
4.0 |
689 |
100-315A |
100 |
66.5 95 123.6 |
18.5 26.4 34.3 |
119 113 103 |
65 66 67 |
2900 |
55 |
4.0 |
549 |
100-315B |
100 |
63 90 117 |
17.5 25 32.5 |
106.6 101 92 |
65 |
2900 |
45 |
4.0 |
439 |
100-315C |
100 |
58 82 107 |
16.1 22.8 29.7 |
90 85 76 |
63 |
2900 |
37 |
4.0 |
385 |
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
100-100(I) |
100 |
96 160 192 |
26.7 44.4 53.3 |
14 12.5 10 |
64 73 70 |
2900 |
11 |
4.5 |
115 |
100-125(I) |
100 |
96 160 192 |
26.7 44.4 53.3 |
24 20 14 |
62 74 69 |
2900 |
15 |
4.5 |
168 |
100-125(I)A |
100 |
84 140 168 |
23.3 39 46.7 |
20 17 12 |
64 72 68 |
2900 |
11 |
4.5 |
168 |
100-160(I) |
100 |
96 160 192 |
26.7 44.4 53.3 |
36 32 27 |
69 79 75 |
2900 |
22 |
5.6 |
210 |
100-160(I)A |
100 |
84 140 168 |
23.3 39 46.7 |
32 28 23.5 |
66 76 72 |
2900 |
18.5 |
5.0 |
210 |
100-200(I) |
100 |
96 160 192 |
26.7 44.4 53.3 |
53 50 45 |
69 79 78 |
2900 |
37 |
5.2 |
402 |
100-200(I)A |
100 |
84 140 168 |
23.3 39 46.7 |
48 45 40 |
64 74 73 |
2900 |
30 |
4.5 |
395 |
100-200(I)B |
100 |
60 100 120 |
16.7 27.8 33.3 |
43 40 36 |
72 |
2900 |
22 |
4.5 |
360 |
100-250(I) |
100 |
96 160 192 |
26.7 44.4 53.3 |
83 80 72 |
65 77 74 |
2900 |
55 |
4.8 |
560 |
100-250(I)A |
100 |
84 140 168 |
23.3 39 46.7 |
75 72 65 |
60 72 69 |
2900 |
45 |
4.5 |
420 |
100-250(I)B |
100 |
60 100 120 |
16.7 27.8 33.3 |
68 65 58 |
70 |
2900 |
37 |
4.5 |
400 |
100-350 |
100 |
60 100 120 |
16.7 27.8 33.3 |
153.6 150 142 |
72 57 74 |
2900 |
90 |
4.0 |
950 |
100-350A |
100 |
61 87 113 |
16.9 24.2 31.4 |
145.6 142 134 |
75 |
2900 |
75 |
4.0 |
830 |
100-350B |
100 |
58 82 107 |
16.1 22.8 29.7 |
138.6 135 127 |
75 |
2900 |
55 |
4.0 |
600 |
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
125-100 |
125 |
96 160 192 |
26.7 44.4 53.3 |
13 12.5 12 |
82 |
2900 |
11 |
4.0 |
180 |
125-100A |
125 |
86 143 172 |
23.9 39.7 47.8 |
10.4 10 9.6 |
77 |
2900 |
7.5 |
4.0 |
125 |
125-125 |
125 |
96 160 192 |
26.7 44.4 53.3 |
22.6 20 17 |
80 |
2900 |
15 |
4.0 |
220 |
125-125A |
125 |
86 143 172 |
23.9 39.7 47.8 |
18 16 13.6 |
77 |
2900 |
11 |
4.0 |
210 |
125-160 |
125 |
96 160 192 |
26.7 44.4 53.3 |
36 32 28 |
78 |
2900 |
22 |
4.0 |
265 |
125-160A |
125 |
90 150 180 |
25 41.7 50 |
31.5 28 24.5 |
76 |
2900 |
18.5 |
4.0 |
230 |
125-160B |
125 |
83 138 166 |
21.7 38.3 46.1 |
27 24 21 |
73 |
2900 |
15 |
4.0 |
215 |
125-200 |
125 |
96 160 192 |
26.7 44.4 53.3 |
55 50 46 |
77 |
2900 |
37 |
5.5 |
395 |
125-200A |
125 |
90 150 180 |
25 41.7 50 |
48.4 44 40.5 |
76 |
2900 |
30 |
5.5 |
380 |
125-200B |
125 |
83 138 166 |
21.7 38.3 46.1 |
41.3 37.5 34.5 |
75 |
2900 |
22 |
5.5 |
320 |
125-250 |
125 |
96 160 192 |
26.7 44.4 53.3 |
87 80 73 |
75 |
2900 |
55 |
5.0 |
580 |
125-250A |
125 |
90 150 180 |
25 41.7 50 |
76 70 84 |
74 |
2900 |
45 |
5.5 |
490 |
125-250B |
125 |
83 138 166 |
21.7 38.3 46.1 |
65 60 55 |
73 |
2900 |
37 |
5.5 |
430 |
125-315 |
125 |
96 160 192 |
26.7 44.7 53.3 |
133 125 119 |
70 |
2900 |
90 |
5.0 |
790 |
125-315A |
125 |
90 150 180 |
25 41.7 50 |
117 110 104.6 |
70 |
2900 |
75 |
5.0 |
710 |
125-315B |
125 |
86 143 172 |
23.9 39.7 47.8 |
106.4 100 95.2 |
69 |
2900 |
75 |
5.0 |
705 |
125-315C |
125 |
80.5 134 161 |
22.4 37.2 44.7 |
96 88 86 |
67 |
2900 |
55 |
5.0 |
585 |
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
150-125 |
150 |
96 160 192 |
26.7 44.4 53.3 |
22.6 24 17 |
66 76 76 |
2900 |
11 |
4.0 |
210 |
150-125A |
150 |
90 150 180 |
25 41.7 50 |
18 16 13.6 |
77 |
2900 |
7.5 |
4.0 |
130 |
150-160 |
150 |
96 160 192 |
26.7 44.4 53.3 |
36 32 27 |
75 |
2900 |
22 |
4.0 |
270 |
150-160A |
150 |
90 150 180 |
25 41.7 50 |
32 28 23.5 |
76 |
2900 |
18.5 |
4.0 |
230 |
150-160B |
150 |
84 140 168 |
23.3 39 46.7 |
27 24 21 |
73 |
2900 |
15 |
4.0 |
220 |
150-200 |
150 |
96 160 192 |
26.7 44.4 53.3 |
55 50 46 |
77 |
2900 |
37 |
5.5 |
395 |
150-200A |
150 |
90 150 180 |
25 41.7 50 |
48.4 44 40.5 |
76 |
2900 |
30 |
5.5 |
380 |
150-200B |
150 |
84 140 168 |
23.3 39 46.7 |
41 38 34 |
75 |
2900 |
22 |
4.0 |
275 |
150-250 |
150 |
140 200 260 |
38.9 55.6 72.2 |
87 80 73 |
75 |
2900 |
75 |
5.0 |
630 |
150-250A |
150 |
131 187 243 |
36.4 51.9 67.5 |
76 70 84 |
74 |
2900 |
55 |
5.5 |
530 |
150-250B |
150 |
121 173 225 |
33.5 48.1 62.5 |
65 60 55 |
73 |
2900 |
45 |
5.5 |
480 |
150-315 |
150 |
140 200 260 |
38.9 55.6 72.2 |
133 125 119 |
70 |
2900 |
110 |
5.0 |
1080 |
150-315A |
150 |
131 187 243 |
36.4 51.9 67.5 |
117 110 104.6 |
70 |
2900 |
90 |
5.0 |
820 |
150-315B |
150 |
121 173 225 |
33.5 48.1 62.5 |
106.4 100 95.2 |
69 |
2900 |
75 |
5.0 |
770 |
150-315C |
150 |
112 160 208 |
31.3 44.4 57.8 |
96 88 86 |
67 |
2900 |
55 |
5.0 |
640 |
150-350 |
150 |
96 160 192 |
26.7 44.4 53.3 |
153.6 150 142.8 |
80 |
2900 |
110 |
5.5 |
970 |
150-350A |
150 |
90 150 180 |
25 41.7 50 |
145.6 142 134.8 |
70 |
2900 |
90 |
5.2 |
790 |
150-350B |
150 |
84 140 168 |
23.3 39 46.7 |
138.6 135 127.8 |
65 76 74 |
2900 |
75 |
5.5 |
705 |
型號 |
口徑 |
流量 |
揚程 |
效率 |
轉速 |
電機功率 |
必需汽蝕余量 |
重量 |
|
mm |
m3/h |
L/S |
m |
% |
r/min |
KW |
(NPSH)r |
Kg |
|
安裝說明
1、安裝時管路重量不應加在水泵上,應有各自的支承體,以免使泵變形影響運行性能和壽命。
2、為了維修方便和使用安全,在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表,以保證在額定揚程和流量范圍內運行,增長水泵的使用壽命。
3、泵用于有吸程場合,應裝有底閥,并且進口管路不應有過多彎道,同時不得有漏水、漏氣現象。
4、安裝后撥動泵軸,葉輪不應有磨擦聲或卡死現象, 否則應將泵拆開檢查原因。

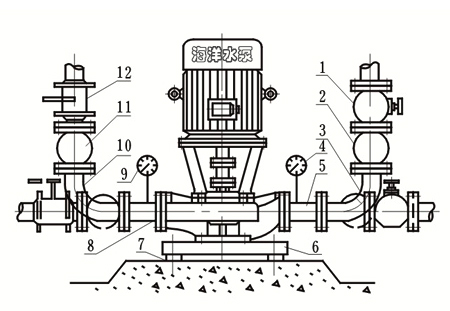

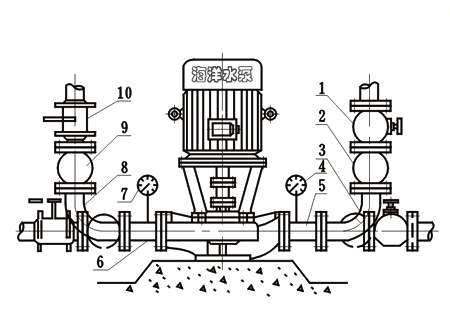

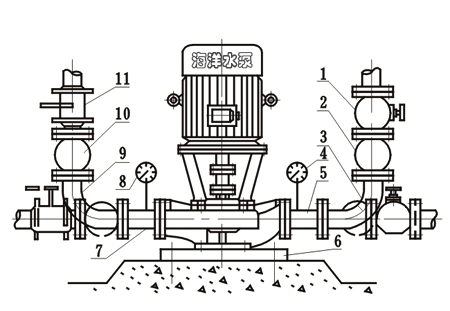

5、泵的安裝方式分為硬性聯接和柔性聯接兩種。
安裝方式
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
啟動與停車
(一)起動前準備
1、用手拔轉泵軸或泵聯軸器,葉輪應無卡磨現象,轉動靈活。
2、打開進口閥門,打開排氣閥使液體充滿整個泵腔,然后關閉排氣閥。
3、用手盤動泵軸以使潤滑液進入機械密封端面。
4、點動電機,確定轉向是否正確。
(二)起動與運行
1、全開進口閥門,關閉吐出管路閥門。
2、接通電源,當泵達到正常轉速后,再逐漸打開吐出管路上閥門,并調節到所需工況。
3、注意觀察儀表讀數,檢查軸封泄漏情況正常時機械密封泄漏量≤3滴/分,檢查電機、軸承處溫升≤70℃如果發現異常情況,應及時處理。
(三)停車
1、逐漸關閉吐出管路閥門,切斷電源。
2、關閉進口閥門。
3、如環境溫度低于0℃,應將泵內液體放盡,以免凍裂。
4、如長期停用,應將泵拆卸清洗,包管保管。
維護與保養
(一)運行中的維護與保養
1、進水管路必須高度密封
2、禁止泵在汽蝕狀態下長期運行。
3、禁止泵在大流量運行時,電機超電流長期運行。
4、定時檢查泵運行中電機電流值,不得超過電機額定電流。
5、泵在運行過程式中應有專人看管,以免發生意外。
6、泵每運行500小時應對軸承進行加油。電機功率大于11KW配有加油裝置,可用高壓油槍直接注入,以保證軸承潤滑優良。
7、泵進行長期運行后,由于機械磨損,使機組噪聲及振動增大時,應停車檢查,必要時可更換易損零件及軸承,機組大修期一般為一年。
(二)機械密封維護與保養
1、機械密封潤滑應清潔無固體顆粒。
2、嚴禁機械密封在干磨情況下工作。
3、起動前應盤動泵(電機)幾圈,以免突然起動造成密封環斷損壞。
管路損耗參考表
管徑mm |
流量(L/S) |
|||||||||||||||||||||||
1 |
2 |
4 |
6 |
8 |
10 |
|||||||||||||||||||
25 |
3.2 |
13 |
||||||||||||||||||||||
38 |
3.5 |
14 |
15 |
15 |
20 |
|||||||||||||||||||
50 |
0.8 |
3.1 |
13 |
29 |
25 |
30 |
||||||||||||||||||
65 |
0.8 |
3.2 |
7.1 |
13 |
20 |
40 |
50 |
|||||||||||||||||
75 |
0.4 |
1.6 |
3.3 |
5.9 |
9.6 |
21.6 |
60 |
70 |
||||||||||||||||
100 |
0.4 |
0.8 |
1.3 |
2.1 |
6.8 |
8.6 |
13 |
19. |
80 |
90 |
||||||||||||||
125 |
0.2 |
0.4 |
0.6 |
1.3 |
2.7 |
4.1 |
5.9 |
10. |
100 |
110 |
||||||||||||||
150 |
0.1 |
0.2 |
0.5 |
1.1 |
1.6 |
2.3 |
4.2 |
6.4 |
9.4 |
120 |
130 |
|||||||||||||
175 |
0.1 |
0.2 |
0.5 |
0.7 |
1.0 |
1.9 |
2.9 |
4.3 |
5.8 |
7.7 |
9.6 |
140 |
160 |
|||||||||||
200 |
0.1 |
0.2 |
0.3 |
0.5 |
0.9 |
1.5 |
2.1 |
2.9 |
3.7 |
4.7 |
6.1 |
7.2 |
8.5 |
180 |
200 |
|||||||||
250 |
0.1 |
0.1 |
0.2 |
0.3 |
0.5 |
0.7 |
0.9 |
1.2 |
1.5 |
1.9 |
2.3 |
2.8 |
3.3 |
3.7 |
4.9 |
5.2 |
||||||||
300 |
0.1 |
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.9 |
1.1 |
1.3 |
1.5 |
2.0 |
2.4 |
3.0 |
|||||||||
閥及彎管折合直管長度
種類 |
折合直管直徑倍數 |
備注 |
全開閘閥 |
12 |
未暢開加倍 |
標準彎管 |
25 |
|
逆止閥 |
100 |
|
底閥 |
100 |
部分堵塞加倍 |
一定管路直么之流量限制
|
|
故障原因與排除方法
故障現象 |
可能產生的原因 |
排除方法 |
1、水泵不出水 |
a、進出口閥門未打開,進出管路阻塞,葉輪流道阻塞。 b、電機運行方向不對,電機缺相。 c、吸入管漏氣。 d、泵沒灌滿液體,泵腔內有空氣。 e、進口供水不足,吸程過高,底閥漏水。 f、管路阻力過大。 |
a、檢查,去除阻塞物。 b、調整電機方向緊固電機接線。 c、擰緊各密封面,排除空氣。 d、打開泵上蓋或打開排氣閥,排盡空氣。 e、停機檢查、調整 (并網自來水管和帶吸程使用易出現此現象。) f、減少管路彎道,重新選泵。 |
2、水泵流量不足 |
a、先按1。原因檢查。 b、管道、葉輪流產部分阻塞,水垢沉積、閥門開度不足 c、電壓偏低,轉速不符合要求。 d、葉輪磨損。 |
a、先按1。排除。 b、先除阻塞物,重新調整閥門開度 c、穩壓 d、更換葉輪 |
3、功率過大 |
a、超過額定流量使用 b、吸程過高 c、泵軸承磨損 d、泵選型不當 |
a、調節流量關小閥門 b、降低吸程。 c、更換軸承。 d、重新選泵。 |
4、雜音振動 |
a、管路支撐不穩。 b、液體混有氣體。 c、產生汽蝕。 d、軸承振動。 e、電機超載發熱運行。 |
a、穩固管路。 b、提高吸入壓力、排氣。 c、降低真空度。 d、更換軸承。 e、調整按5。 |
5、電機發熱 |
a、流量過大、超載運行。 b、碰擦。 c、電機軸承損壞。 d、電壓偏低。 |
a、關小出口閥。 b、檢查排除。 c、更換軸承。 d、穩壓。 |
6、水泵漏水 |
a、機械密封磨損。 b、泵體有砂孔或破裂。 c、密封面不平整。 d、安裝螺栓松懈。 |
a、更換。 b、焊補或更換。 c、修整。 d、緊固。 |
QQ交談
