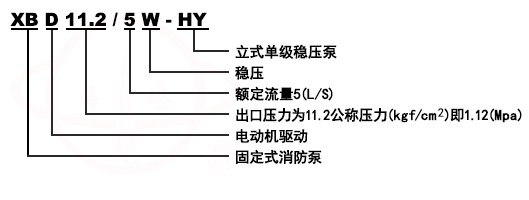

型號意義
產品簡介
XBD-HY立式單級單吸穩壓消防泵組是我廠根據市場對消防泵的實際需要及其特殊的使用要求,嚴格按照國家頒布的GB6245-2006《消防泵性能要求和試驗方法》標準而研制開發是新型消防產品。經國家消防裝備質量監督檢測中心檢測,各項性能指標均達到或超過標準的要求。
具有高效率、低噪聲、耐輕度腐蝕及結構緊湊、外形美觀、體積小、重量輕、使用維護方便、密封性能可靠等特點。
產品通過國家強制性認證CCCF，一對一AB簽。
產品特點
XBD-HY立式單級單吸穩壓消防泵組主要用于消防系統管道增壓送水及設備配套等場合。
使用條件
XBD-HY立式單級單吸消防穩壓泵由電機和泵兩部分組成,泵和電機同軸,泵結構包括泵體、葉輪、泵蓋、機械密封等到部件組成。泵進、出口在同一水平軸線上,且口徑規格相同,裝卸極為方便,占地面積小。泵設有安裝底座便于安裝,增加泵運行穩定性。泵密封采用機械密封,具有密封可靠,無泄漏的特點。泵的軸向力由葉輪設平衡環來進行平衡、泵的進出口法蘭按1.6MPa壓力設計,管路配套方便。
結構示意圖
 |
序號 |
名稱 |
序號 |
名稱 |
1 |
泵體 |
6 |
泵蓋 |
|
2 |
7 |
|||
3 |
葉輪螺母 |
8 |
擋水圈 |
|
4 |
放氣閥 |
9 |
||
5 |
螺塞 |
性能參數
序號 |
產品型號 |
口徑 |
額定流量 |
額定壓力 |
額定功率 |
額定轉速 |
mm |
L/s |
Mpa |
kW |
r/min |
||
1 |
XBD3.2/1W-HY |
25 |
1 |
0.32 |
1.5 |
2850 |
2 |
XBD3.8/1W-HY |
32 |
1 |
0.38 |
1.5 |
2850 |
3 |
XBD4.0/1W-HY |
32 |
1 |
0.4 |
2.2 |
2850 |
4 |
XBD4.5/1W-HY |
32 |
1 |
0.45 |
2.2 |
2850 |
5 |
XBD5.0/1W-HY |
32 |
1 |
0.5 |
3 |
2850 |
6 |
XBD6.0/1W-HY |
40 |
1 |
0.6 |
4 |
2850 |
7 |
XBD7.0/1W-HY |
40 |
1 |
0.7 |
5.5 |
2850 |
8 |
XBD8.0/1W-HY |
40 |
1 |
0.8 |
7.5 |
2850 |
9 |
XBD3.2/1.1W-HY |
25 |
1.1 |
0.32 |
1.5 |
2850 |
10 |
XBD3.8/1.1W-HY |
32 |
1.1 |
0.38 |
1.5 |
2850 |
11 |
XBD4.0/1.1W-HY |
32 |
1.1 |
0.4 |
2.2 |
2850 |
12 |
XBD4.5/1.1W-HY |
32 |
1.1 |
0.45 |
2.2 |
2850 |
13 |
XBD5.0/1.1W-HY |
32 |
1.1 |
0.5 |
3 |
2850 |
14 |
XBD6.0/1.1W-HY |
40 |
1.1 |
0.6 |
4 |
2850 |
15 |
XBD7.0/1.1W-HY |
40 |
1.1 |
0.7 |
5.5 |
2850 |
16 |
XBD8.0/1.1W-HY |
40 |
1.1 |
0.8 |
7.5 |
2850 |
17 |
XBD3.2/1.5W-HY |
40 |
1.5 |
0.32 |
2.2 |
2850 |
18 |
XBD4.4/1.5W-HY |
40 |
1.5 |
0.44 |
3 |
2850 |
19 |
XBD5.0/1.5W-HY |
40 |
1.5 |
0.5 |
4 |
2850 |
20 |
XBD6.0/1.5W-HY |
40 |
1.5 |
0.6 |
4 |
2850 |
21 |
XBD7.0/1.5W-HY |
40 |
1.5 |
0.7 |
5.5 |
2850 |
22 |
XBD8.0/1.5W-HY |
40 |
1.5 |
0.8 |
7.5 |
2850 |
23 |
XBD3.0/2W-HY |
40 |
2 |
0.3 |
2.2 |
2850 |
24 |
XBD4.2/2W-HY |
40 |
2 |
0.42 |
3 |
2850 |
25 |
XBD4.8/2W-HY |
40 |
2 |
0.48 |
4 |
2850 |
26 |
XBD5.8/2W-HY |
40 |
2 |
0.58 |
4 |
2850 |
27 |
XBD6.8/2W-HY |
40 |
2 |
0.68 |
5.5 |
2850 |
28 |
XBD7.8/2W-HY |
40 |
2 |
0.78 |
7.5 |
2850 |
29 |
XBD3.5/3W-HY |
50 |
3 |
0.35 |
3 |
2850 |
30 |
XBD4.4/3W-HY |
50 |
3 |
0.44 |
4 |
2850 |
31 |
XBD5.0/3W-HY |
50 |
3 |
0.5 |
5.5 |
2850 |
32 |
XBD5.8/3W-HY |
50 |
3 |
0.58 |
7.5 |
2850 |
33 |
XBD6.8/3W-HY |
50 |
3 |
0.68 |
7.5 |
2850 |
34 |
XBD7.8/3W-HY |
50 |
3 |
0.78 |
11 |
2850 |
35 |
XBD4.3/4W-HY |
50 |
4 |
0.43 |
4 |
2850 |
36 |
XBD4.9/4W-HY |
50 |
4 |
0.49 |
5.5 |
2850 |
37 |
XBD5.6/4W-HY |
50 |
4 |
0.56 |
7.5 |
2850 |
38 |
XBD6.6/4W-HY |
50 |
4 |
0.66 |
7.5 |
2850 |
39 |
XBD11.3/4W-HY |
50 |
4 |
1.13 |
30 |
2850 |
40 |
XBD3.2/5W-HY |
50 |
5 |
0.32 |
4 |
2850 |
41 |
XBD4.5/5W-HY |
50 |
5 |
0.45 |
5.5 |
2850 |
42 |
XBD5.0/5W-HY |
50 |
5 |
0.5 |
7.5 |
2850 |
43 |
XBD5.8/5W-HY |
50 |
5 |
0.58 |
7.5 |
2850 |
44 |
XBD7.0/5W-HY |
50 |
5 |
0.7 |
11 |
2850 |
45 |
XBD7.8/5W-HY |
50 |
5 |
0.78 |
15 |
2850 |
46 |
XBD8.5/5W-HY |
50 |
5 |
0.85 |
18.5 |
2850 |
47 |
XBD9.5/5W-HY |
50 |
5 |
0.95 |
18.5 |
2850 |
48 |
XBD10.0/5W-HY |
50 |
5 |
1 |
18.5 |
2850 |
49 |
XBD10.5/5W-HY |
50 |
5 |
1.05 |
22 |
2850 |
50 |
XBD11.2/5W-HY |
50 |
5 |
1.12 |
30 |
2850 |
附件安裝方法
一、硬性聯接
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
二、柔性聯接
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
易損件(機械密封及軸承)
電機功率 |
軸承 |
機械密封 |
0.18KW、0.12KW |
201 |
104-12 |
0.25KW、0.37KW |
202 |
104-14 |
0.55KW、0.75KW、1.1KW-2 |
204 |
109-18 |
1.1KW-4、 1.5KW、2.2KW-2 |
205 |
109-20 |
2.2KW-4、3KW |
206 |
109-25 |
| 4KW | 306 |
109-25 |
| 5.5KW、7.5KW-2、7.5KW-4 | 308 |
109-25 |
11KW、15KW、 18.5KW-2、22KW-2 |
309 |
109-35 |
18.5KW-4、22KW-4 |
311 |
109-45 |
| 30KW、37KW-2 | 312 |
109-45 |
| 37KW-4、45KW | 313 |
109-45 |
| 55KW、75KW-2、90KW-2 | 314 |
109-55 |
管路損耗參考表
管徑mm |
流量(L/S) |
|||||||||||||||||||||||
1 |
2 |
4 |
6 |
8 |
10 |
|||||||||||||||||||
25 |
3.2 |
13 |
||||||||||||||||||||||
38 |
3.5 |
14 |
15 |
15 |
20 |
|||||||||||||||||||
50 |
0.8 |
3.1 |
13 |
29 |
25 |
30 |
||||||||||||||||||
65 |
0.8 |
3.2 |
7.1 |
13 |
20 |
40 |
50 |
|||||||||||||||||
75 |
0.4 |
1.6 |
3.3 |
5.9 |
9.6 |
21.6 |
60 |
70 |
||||||||||||||||
100 |
0.4 |
0.8 |
1.3 |
2.1 |
6.8 |
8.6 |
13 |
19. |
80 |
90 |
||||||||||||||
125 |
0.2 |
0.4 |
0.6 |
1.3 |
2.7 |
4.1 |
5.9 |
10. |
100 |
110 |
||||||||||||||
150 |
0.1 |
0.2 |
0.5 |
1.1 |
1.6 |
2.3 |
4.2 |
6.4 |
9.4 |
120 |
130 |
|||||||||||||
175 |
0.1 |
0.2 |
0.5 |
0.7 |
1.0 |
1.9 |
2.9 |
4.3 |
5.8 |
7.7 |
9.6 |
140 |
160 |
|||||||||||
200 |
0.1 |
0.2 |
0.3 |
0.5 |
0.9 |
1.5 |
2.1 |
2.9 |
3.7 |
4.7 |
6.1 |
7.2 |
8.5 |
180 |
200 |
|||||||||
250 |
0.1 |
0.1 |
0.2 |
0.3 |
0.5 |
0.7 |
0.9 |
1.2 |
1.5 |
1.9 |
2.3 |
2.8 |
3.3 |
3.7 |
4.9 |
5.2 |
||||||||
300 |
0.1 |
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.9 |
1.1 |
1.3 |
1.5 |
2.0 |
2.4 |
3.0 |
|||||||||
閥及彎管折合直管長度
種類 |
折合直管直徑倍數 |
備注 |
全開閘閥 |
12 |
未暢開加倍 |
標準彎管 |
25 |
|
逆止閥 |
100 |
|
100 |
部分堵塞加倍 |
一定管路直么之流量限制
|
|
故障原因及排除方法
故障現象 |
可能產生的原因 |
排除方法 |
1、水泵不出水 |
a、進出口閥門未打開,進出管路阻塞,流道葉輪阻塞。 b、電機運行方向不對,電機缺相轉速很慢。 c、吸入管漏氣。 d、泵沒灌滿液體,泵腔內有空氣。 e、進口供水不足,吸程過高,底閥漏水。 f、管路阻力過大,泵選型不當。 |
a、檢查,去除阻塞物 b、調整電機方向,堅固電機接線 c、擰緊各密封面,排除空氣 d、打開泵上蓋或打開排氣閥排盡空氣 e、停機檢查、調整(并網自來水管和帶吸程使用易出現此現象 f、減少管路彎道,重新選泵。 |
2、水泵流量不足 |
a、先按1.原因檢查。 b、管道、泵流產葉輪部分阻塞、水垢沉積、閥門開度不足 c、電壓偏低 d、葉輪磨損 |
a、先按1.排除 b、去除阻塞物重新調整閥門開度。 c、穩壓。 d、更換葉輪。 |
|
3、功率過大 |
a、超過額定流量使用。 b、吸程過高。 c、泵軸承磨損。 |
a、調節流量關小出口閥門。 b、降低 c、更換葉輪 |
|
4、雜音振動 |
a、管路支撐不穩。 b、液體混有氣體。 c、產生汽蝕。 d、軸承損壞。 e、 電機超載發熱運行。 |
a、穩固管路 b、提高吸入壓力、排氣 c、降低真空度 d、更換軸承 e、搞整按5。 |
5、電機發熱 |
a、流量過大、超載運行。 b、碰擦。 c、電機軸承損壞。 d、電壓不足。 |
a、關小出口閥。 b、檢查排除。 c、更換軸承。 d、穩壓。 |
6、水泵漏水 |
a、機械密封磨損。 b、水泵體有砂孔或破裂。 c、密封面不平整。 d、安裝螺栓松懈。 |
a、更換。 b、焊補或更換。 c、修整。 d、堅固。 |
