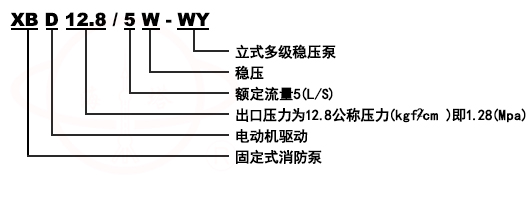

型號意義
產品簡介
XBD-WY立式多級穩壓消防泵組,系列多級消防泵是我廠根據市場對消防泵的實際需要及其特殊的使用要求,嚴格按照國家頒布的GB6245-2006《消防泵性能要求和試驗方法》標準而研制開發是新型消防產品。經國家消防裝備質量監督檢測中心檢測,各項性能指標均達到或超過標準的要求。
產品通過國家強制性認證CCCF，一對一AB簽。
產品特點
1、泵結構緊湊、體積小、外形美觀,其結構決定安裝占地面積小,如加上防護罩可置于戶外使用。
2、葉輪直接安裝在電機軸上,從而保證泵的同心度,因而增強了泵的運行穩定性和延長泵的使用壽命。
3、軸封采用機械密封或機械密封的組合,采用優質的質合金密封環,增強了密封的耐磨性能有效地延長壽命。
4、安裝檢修方便,無需拆動管路系統。泵進口和出口為相同口徑,簡化了管路的連接。
5、可根據流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據需要,吸入口和吐出口可安裝成0°、90°、180°、270°幾個不同方向以滿足不同的連接場合。
7、泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足,而不改變安裝占地面積。
適用范圍
適用于各種場合如住宅、賓館、辦公大樓、商業大樓、工廠、醫院等處的消防給水。
結構說明
1、泵結構緊湊,體積小,外形美觀,占地面積小,節省建筑費用;
2、泵的吸入口和出水口在同一中心線上,簡化管路的連接;
3、根據實際情況,泵的進出口可裝配成90°、180°、270°不同的方向;
4、根據實際情況,泵的出口可裝配成1~5個出口,以滿足同一臺泵上獲得不同的揚程;
結構示意圖
 |
序號 |
名稱 |
序號 |
名稱 |
1 |
電機 |
9 |
軸套 |
|
2 |
電機架 |
10 |
中段 |
|
3 |
聯軸器 |
11 |
導葉 |
|
4 |
機封壓蓋 |
12 |
葉輪 |
|
5 |
放氣閥 |
13 |
軸 |
|
6 |
機械密封 |
14 |
軸承 |
|
7 |
末導葉 |
15 |
進水段 |
|
8 |
出水段 |
性能參數
序號 |
產品型號 |
口徑 |
額定流量 |
額定壓力 |
額定功率 |
額定轉速 |
mm |
L/s |
Mpa |
kW |
r/min |
||
1 |
XBD3.5/1W-WY |
25 |
1 |
35 |
1.5 |
2900 |
2 |
XBD4.0/1W-25GDL |
25 |
1 |
40 |
2.2 |
2900 |
3 |
XBD4.4/1W-WY |
25 |
1 |
44 |
1.5 |
2900 |
4 |
XBD5.0/1W-WY |
25 |
1 |
50 |
2.2 |
2900 |
5 |
XBD6.0/1W-WY |
25 |
1 |
60 |
2.2 |
2900 |
6 |
XBD7.0/1W-WY |
25 |
1 |
70 |
2.2 |
2900 |
7 |
XBD8.0/1W-WY |
25 |
1 |
80 |
2.2 |
2900 |
8 |
XBD9.0/1W-WY |
25 |
1 |
90 |
3 |
2900 |
9 |
XBD10.0/1W-WY |
25 |
1 |
100 |
3 |
2900 |
10 |
XBD11.0/1W-WY |
25 |
1 |
110 |
4 |
2900 |
11 |
XBD12.0/1W-WY |
25 |
1 |
120 |
4 |
2900 |
12 |
XBD13.0/1W-WY |
25 |
1 |
130 |
4 |
2900 |
13 |
XBD14.0/1W-WY |
25 |
1 |
140 |
4 |
2900 |
14 |
XBD3.5/1.5W-WY |
25 |
1.5 |
35 |
1.5 |
2900 |
15 |
XBD3.8/1.5W-WY |
25 |
1.5 |
38 |
1.5 |
2900 |
16 |
XBD4.6/1.5W-WY |
25 |
1.5 |
46 |
2.2 |
2900 |
17 |
XBD5.3/1.5W-WY |
25 |
1.5 |
53 |
2.2 |
2900 |
18 |
XBD6.2/1.5W-WY |
25 |
1.5 |
62 |
2.2 |
2900 |
19 |
XBD3.5/3W-WY |
40 |
3 |
35 |
2.2 |
2900 |
20 |
XBD4.3/3W-WY |
40 |
3 |
43 |
3 |
2900 |
21 |
XBD5.8/3W-WY |
40 |
3 |
58 |
4 |
2900 |
22 |
XBD7.2/3W-WY |
40 |
3 |
72 |
5.5 |
2900 |
23 |
XBD3.7/4W-WY |
50 |
4 |
37 |
5.5 |
2900 |
24 |
XBD5.6/4W-WY |
50 |
4 |
56 |
7.5 |
2900 |
25 |
XBD13.0/4W-WY |
50 |
4 |
130 |
15 |
2900 |
26 |
XBD14.8/4W-WY |
50 |
4 |
148 |
18.5 |
2900 |
27 |
XBD4.2/5W-WY |
65 |
5 |
42 |
7.5 |
2900 |
28 |
XBD6.3/5W-WY |
65 |
5 |
63 |
11 |
2900 |
29 |
XBD10.5/5W-WY |
65 |
5 |
105 |
18.5 |
2900 |
30 |
XBD12.8/5W-WY |
65 |
5 |
128 |
18.5 |
2900 |
