首頁 > 產品中心 > 消防泵 > XBD-DL立式多級消防泵

XBD-DL立式多級消防泵

產品型號：XBD-DL
產品時間：2019/11/21 8:56:34
簡要描述：XBD-DL立式多級消防泵是我廠根據市場對消防泵的實際需要及其特殊的使用要求,嚴格按照國家頒布的GB6245-1998《消防泵性能要求和試驗方法》標準而研制開發是新型消防產品。經國家消防裝備質量監督檢測中心檢測,各項性能指標均達到或超過標準的要求。產品通過國家強制性認證CCCF，一對一AB簽。

電子樣本電子樣本電子樣本電子樣本電子樣本電子樣本電子樣本電子樣本電子樣本電子樣本電子樣本電子樣本電子樣本

產品中心/ PRODUCTS

相關新聞/ RELATED NEWS

詳細介紹

型號意義

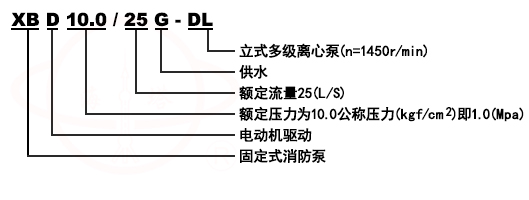

XBD-DL立式多級消防泵型號意義

產品簡介
XBD-DL立式多級消防泵是我廠根據市場對消防泵的實際需要及其特殊的使用要求,嚴格按照國家頒布的GB6245-2006《消防泵性能要求和試驗方法》標準而研制開發是新型消防產品。經國家消防裝備質量監督檢測中心檢測,各項性能指標均達到或超過標準的要求。
產品通過國家強制性認證CCCF，一對一AB簽。

產品特點
XBD-DL立式多級消防泵采用的水力模型,具有效率高,性能曲線平緩,運行范圍廣,符合消防局的有關規定,滿足不同用戶的使用需要;該泵采用立式分段式結構,且運轉平穩、噪音低、使用壽命長、占地面積少、安裝維護方便等優點.

結構說明
1、泵結構緊湊,體積小,外形美觀,占地面積小,節省建筑費用;
2、泵的吸入口和出水口在同一中心線上,簡化管路的連接;
3、根據實際情況,泵的進出口可裝配成90°、180°、270°不同的方向;
4、根據實際情況,泵的出口可裝配成1~5個出口,以滿足同一臺泵上獲得不同的揚程;

產品用途
主要用于高層建筑消防恒壓供水等。

使用條件
1、使用的介質應類似水,運動粘度<150mm2/s,且無堅硬顆粒,無腐蝕性質;
2、泵使用的環境海拔高度<1000米,超過時應在訂貨進提出,以便本廠為您提供更為可靠的產品;
3、介質使用溫度-15℃～120℃;
4、系統工作壓力≤2.5MPa;
5、周圍環境溫度應低于40℃,相對濕度低于95%。

結構示意圖

	序號	名稱	序號	名稱
	1	電機	12	出水段
	2	聯軸器	13	平衡套
	3	彈性塊	14	平衡鼓
	4	軸承壓蓋	15	末級導葉
	5	軸承并帽	16	中段
	6	軸承盒	17	導葉
	7	軸承	18	葉輪
	8	擋水套	19	進水段
	9	石棉壓蓋	20	下軸套
	10	石棉	21	下軸承
	11	填料函體	22	軸
	注：1、該泵型可按客戶需要定做成熱水型; 2、也可將軸封石棉填料換成機械密封; 3、以上需在訂貨時說明,價格另議。

性能參數

序號	產品型號	口徑	額定流量	額定壓力	額定功率	額定轉速
序號	產品型號	mm	L/s	Mpa	kW	r/min
1	XBD3.8/5G-DL	65/50	5	0.38	5.5	1450
2	XBD5.7/5G-DL	65/50	5	0.57	7.5	1450
3	XBD7.6/5G-DL	65/50	5	0.76	11	1450
4	XBD9.5/5G-DL	65/50	5	0.95	15	1450
5	XBD11.4/5G-DL	65/50	5	1.14	15	1450
6	XBD13.3/5G-DL	65/50	5	1.33	18.5	1450
7	XBD15.2/5G-DL	65/50	5	1.52	22	1450
8	XBD17.1/5G-DL	65/50	5	1.71	22	1450
9	XBD19.0/5G-DL	65/50	5	1.9	30	1450
10	XBD4.6/10G-DL	80/65	10	0.46	11	1450
11	XBD6.9/10G-DL	80/65	10	0.69	15	1450
12	XBD9.2/10G-DL	80/65	10	0.92	22	1450
13	XBD11.5/10G-DL	80/65	10	1.15	30	1450
14	XBD13.8/10G-DL	80/65	10	1.38	30	1450
15	XBD16.1/10G-DL	80/65	10	1.61	37	1450
16	XBD18.4/10G-DL	80/65	10	1.84	45	1450
17	XBD20.7/10G-DL	80/65	10	2.07	45	1450
18	XBD23.0/10G-DL	80/65	10	2.3	55	1450
19	XBD4.4/15G-DL	100/80	15	0.44	15	1450
20	XBD6.6/15G-DL	100/80	15	0.66	18.5	1450
21	XBD8.8/15-100DL	100/80	15	0.88	30	1450
22	XBD11.0/15G-DL	100/80	15	1.1	37	1450
23	XBD13.2/15G-DL	100/80	15	1.32	37	1450
24	XBD15.4/15G-DL	100/80	15	1.54	45	1450
25	XBD17.6/15G-DL	100/80	15	1.76	55	1450
26	XBD19.8/15G-DL	100/80	15	1.98	55	1450
27	XBD22.0/15G-DL	100/80	15	2.2	75	1450
28	XBD24.0/15G-DL	100/80	15	2.4	75	1450
29	XBD4.0/20G-DL	100/80	20	0.4	15	1450
30	XBD6.0/20G-DL	100/80	20	0.6	18.5	1450
31	XBD8.0/20G-DL	100/80	20	0.8	30	1450
32	XBD10.0/20G-DL	100/80	20	1	37	1450
33	XBD12.0/20G-DL	100/80	20	1.2	37	1450
34	XBD14.0/20G-DL	100/80	20	1.4	45	1450
35	XBD16.0/20G-DL	100/80	20	1.6	55	1450
36	XBD18.0/20G-DL	100/80	20	1.8	55	1450
37	XBD20.0/20G-DL	100/80	20	2	75	1450
38	XBD22.0/20G-DL	100/80	20	2.2	75	1450
序號	產品型號	口徑	額定流量	額定壓力	額定功率	額定轉速
序號	產品型號	mm	L/s	Mpa	kW	r/min
39	XBD4.0/25G-DL	100/80	25	0.4	18.5	1450
40	XBD6.0/25G-DL	100/80	25	0.6	30	1450
41	XBD8.0/25G-DL	100/80	25	0.8	37	1450
42	XBD10.0/25G-DL	100/80	25	1	45	1450
43	XBD12.0/25G-DL	100/80	25	1.2	55	1450
44	XBD14.0/25G-DL	100/80	25	1.4	75	1450
45	XBD16.0/25G-DL	100/80	25	1.6	75	1450
46	XBD18.0/25G-DL	100/80	25	1.8	90	1450
47	XBD20.0/25G-DL	100/80	25	2	90	1450
48	XBD22.0/25G-DL	100/80	25	2.2	110	1450
49	XBD4.0/30G-DL	100/80	30	0.4	18.5	1450
50	XBD6.0/30G-DL	100/80	30	0.6	30	1450
51	XBD8.0/30G-DL	100/80	30	0.8	37	1450
52	XBD10.0/30G-DL	100/80	30	1	45	1450
53	XBD12.0/30G-DL	100/80	30	1.2	55	1450
54	XBD14.0/30G-DL	100/80	30	1.4	75	1450
55	XBD15.9/30G-DL	100/80	30	1.59	75	1450
56	XBD18.0/30G-DL	100/80	30	1.8	90	1450
57	XBD20.0/30G-DL	100/80	30	2	90	1450
58	XBD22.0/30G-DL	100/80	30	2.2	110	1450
59	XBD4.2/35G-DL	150/125	35	0.42	30	1450
60	XBD6.3/35G-DL	150/125	35	0.63	37	1450
61	XBD8.4/35G-DL	150/125	35	0.84	45	1450
62	XBD10.5/35G-DL	150/125	35	1.05	55	1450
63	XBD12.6/35G-DL	150/125	35	1.26	75	1450
64	XBD14.7/35G-DL	150/125	35	1.47	90	1450
65	XBD15.9/35G-DL	150/125	35	1.59	90	1450
66	XBD16.8/35G-DL	150/125	35	1.68	90	1450
67	XBD18.9/35G-DL	150/125	35	1.89	110	1450
68	XBD21.0/35G-DL	150/125	35	2.1	132	1450
69	XBD4.0/40G-DL	150/125	40	0.4	30	1450
70	XBD6.0/40G-DL	150/125	40	0.6	37	1450
71	XBD8.0/40G-DL	150/125	40	0.8	45	1450
72	XBD10.0/40G-DL	150/125	40	1	55	1450
73	XBD12.0/40G-DL	150/125	40	1.2	75	1450
74	XBD14.0/40G-DL	150/125	40	1.4	75	1450
75	XBD15.5/40G-DL	150/125	40	1.55	90	1450
76	XBD15.9/40G-DL	150/125	40	1.59	110	1450
77	XBD18.0/40G-DL	150/125	40	1.8	110	1450
78	XBD20.0/40G-DL	150/125	40	2	132	1450
79	XBD21.2/40G-DL	150/125	40	2.12	132	1450
序號	產品型號	口徑	額定流量	額定壓力	額定功率	額定轉速
序號	產品型號	mm	L/s	Mpa	kW	r/min
80	XBD5.4/45G-DL	150/125	45	0.54	45	1450
81	XBD8.1/45G-DL	150/125	45	0.81	55	1450
82	XBD10.8/45G-DL	150/125	45	1.08	75	1450
83	XBD13.5/45G-DL	150/125	45	1.35	90	1450
84	XBD15.0/45G-DL	150/125	45	1.5	110	1450
85	XBD16.2/45G-DL	150/125	45	1.62	110	1450
86	XBD18.9/45G-DL	150/125	45	1.89	132	1450
87	XBD21.6/45G-DL	150/125	45	2.16	132	1450
88	XBD5.3/50G-DL	150/125	50	0.53	45	1450
89	XBD7.5/50G-DL	150/125	50	0.75	55	1450
90	XBD10.0/50G-DL	150/125	50	1	75	1450
91	XBD12.5/50G-DL	150/125	50	1.25	90	1450
92	XBD15.0/50G-DL	150/125	50	1.5	132	1450
93	XBD17.5/50G-DL	150/125	50	1.75	132	1450
94	XBD20.0/50G-DL	150/125	50	2	132	1450
95	XBD4.5/55G-DL	150/125	55	0.45	45	1450
96	XBD6.6/55G-DL	150/125	55	0.66	55	1450
97	XBD8.8/55G-DL	150/125	55	0.88	75	1450
98	XBD11.0/55G-DL	150/125	55	1.1	90	1450
99	XBD13.2/55G-DL	150/125	55	1.32	110	1450
100	XBD15.0/55G-DL	150/125	55	1.5	132	1450
101	XBD17.5/55G-DL	150/125	55	1.75	132	1450
102	XBD4.5/60G-DL	150/125	60	0.45	55	1450
103	XBD6.3/60G-DL	150/125	60	0.63	75	1450
104	XBD9.3/60G-DL	150/125	60	0.93	110	1450
105	XBD10.0/60G-DL	150/125	60	1	90	1450
106	XBD12.8/60G-DL	150/125	60	1.28	132	1450
107	XBD6.2/65G-DL	200/150	65	0.62	75	1450
108	XBD9.2/65G-DL	200/150	65	0.92	110	1450
109	XBD10.0/65G-DL	200/150	65	1	110	1450
110	XBD6.1/70G-DL	200/150	70	0.61	75	1450
111	XBD9.1/70G-DL	200/150	70	0.91	110	1450
112	XBD9.9/70G-DL	200/150	70	0.99	132	1450
113	XBD12.5/70G-DL	200/150	70	1.25	132	1450
114	XBD6.0/75G-DL	200/150	75	0.6	75	1450
115	XBD9.0/75G-DL	200/150	75	0.9	110	1450
116	XBD9.7/75G-DL	200/150	75	0.97	132	1450
117	XBD12.0/75G-DL	200/150	75	1.2	132	1450
118	XBD6.0/80G-DL	200/150	80	0.6	75	1450
119	XBD9.0/80G-DL	200/150	80	0.9	110	1450
120	XBD9.3/80G-DL	200/150	80	0.93	132	1450
序號	產品型號	口徑	額定流量	額定壓力	額定功率	額定轉速
序號	產品型號	mm	L/s	Mpa	kW	r/min

安裝說明

剛性連接

1	球閥	2	撓性接頭	3	壓力表	4	真空壓力表
5	閘閥	6	彎管	7	取壓直管	8	水泥臺座

柔性連接

1	球閥	2	撓性接頭	3	取壓直管	4	閘閥	5	彎管
6	泵	7	聯接板	8	JGD型隔振器	9		水泥臺座
