        首頁  >  產品中心  >  潛水泵 > QSP噴泉潛水泵

        QSP噴泉潛水泵

        相關新聞/ RELATED NEWS
        詳細介紹

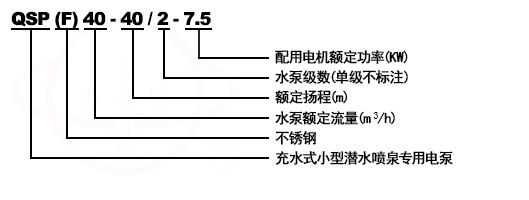

        型號意義
        QY充油式潛水泵型號意義

        產品概況
        電機性能:采用材料DR470,增加電機繞組的匝數及線徑使水泵耐頻繁起動。
        水力部分:采用水力模型設計,使水泵流量、揚程、效率三者更為合理。
        結構特點:電機材料采用優質DR470冷軋夕鋼片,電機為自循環充水式冷卻;
        電纜用三相四線JHS型噴泉專用電纜;葉輪采用了防松動裝置;
        濾網護罩彩用全不銹鋼材料;電機內腔定轉子采用進口涂料,提高了水下電機耐腐蝕性,通過以上結構改進使之更適于噴泉工程專業要求。



        產品特點
        1、QSP噴泉潛水泵采用防漏電三相四芯電纜線帶有接地線,可在運行的當中有效的防止漏止,對人員造成的傷害。
        2、QSP噴泉潛水泵中間進水位帶有不銹鋼濾網,萬一水池中存在大顆粒雜物,可隔絕雜物不進入水泵,對水泵也是一個很好的保護。
        3、法蘭式出口,安裝維護十分簡便,直接接管路即可,擰上螺絲即可,也可加裝出水頭,配合軟管直接使用,電機F級絕緣,能滿足音樂噴泉對電機頻繁啟動的要求,產品符合JB/T8092-1996標準規定。
        4、QSP噴泉潛水泵電機出現故障時不會出現漏油現象,從而不會對水質產生污染。但油浸式電機潛水泵相比就完全不同了,由于油浸式潛水泵電機靠油冷卻與潤滑,故存在隱患。
        注:在安裝使用設備前,請檢查水泵電纜線或外觀有無破損或異常,如發現問題,請采取安全措施。



        產品用途
        QSP噴泉潛水泵主要用于大型廣場噴泉、公園噴泉、瀑布、別墅噴泉、水產養殖等場所。廣泛用于城市的小區噴泉、花園噴泉、農田排灌、噴灌;工業及民用的供、排水系統,丘陵、山區引水、以及低洼地排除積水。



        產品條件
        QSP噴泉潛水泵應完全浸入水中運行,潛水深度不小于0.5米,不大于5米。
        環境水溫度應不高于40℃。 工作介質為無腐蝕性清水,含沙量不大于0.1%,PH值為6.5~8.5。
        電源應為三相50赫茲,額定電壓為380伏,其供電電壓必須保證在342~420伏范圍內。
        電泵應在額定揚程附近的適用范圍內使用。
        電泵應配置相應的啟動保護器,可靠接地。



        結構原理圖

        1.電機由定子轉子、機殼和上下軸承座五大部分組成。
           定子繞組采用了耐水尼龍電磁線,上下軸承各具有一個軸承室,軸承。


        2.定轉子表面和其他非配合表面部分分別涂覆了特殊優質耐水材料。


        3.該泵采用自動進水結構,使電機散熱達到優。


        4.泵體由葉輪、導流體和進水節組成,裝在電機上部。
           水泵由錐形套(或鍵)鎖緊在電機外伸軸的上端,水泵出水口配備專用法蘭盤。


        5.當電機接通380V電源后,定子便產生旋轉磁場,使轉子轉動,從而帶動葉輪旋轉,
           葉輪對水產生壓力后,通過導流體從水管流出

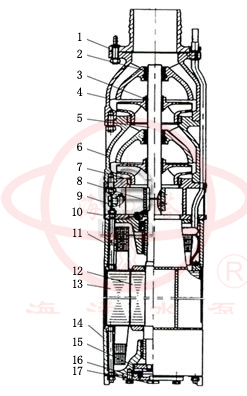

        QSP噴泉潛水泵結構原理圖
        序號
        名稱
        1
        出水口
        2
        橡膠軸承
        3
        錐形套
        4
        上導流殼
        5
        泵軸
        6
        導流殼
        7
        葉輪
        8
        聯軸器
        9
        注水螺塞
        10
        進水節
        11
        上導軸承座
        12
        轉子
        13
        定子
        14
        下導軸承座
        15
        止推軸承座
        16
        底蓋
        17
        放水螺塞



        性能參數

        型號
        流量(m3/h)
        揚程 (m)
        功率(kw)
        電壓(v)
        外徑 (mm)
        水泵高度 (mm)
        QSP(F)10-10-0.55
        10
        10
        0.55
        380
        150
        420
        QSP(F)10-7-0.55
        15
        7
        0.55
        380
        150
        420
        QSP(F)10-13-0.75
        10
        13
        0.75
        380
        168
        440
        QSP(F)15-10-0.75
        15
        10
        0.75
        380
        168
        440
        QSP(F)25-6-0.75
        25
        6
        0.75
        380
        168
        440
        QSP(F)10-13-0.75
        10
        13
        0.75
        380
        168
        440
        QSP(F)25-9-1.1
        25
        9
        1.1
        380
        168
        460
        QSP(F)40-6-1.1
        40
        6
        1.1
        380
        168
        460
        QSP(F)15-14-1.1
        15
        14
        1.1
        380
        150
        460
        QSP(F)65-5-1.1
        65
        5
        1.1
        380
        150
        460
        QSP(F)25-12-1.5
        25
        12
        1.5
        380
        168
        460
        QSP(F)40-8-1.5
        40
        8
        1.5
        380
        168
        460
        QSP(F)15-26-2.2
        15
        26
        2.2
        380
        168
        535
        QSP(F)20-20-2.2
        20
        20
        2.2
        380
        168
        535
        QSP(F)25-17-2.2
        25
        17
        2.2
        380
        168
        570
        QSP(F)40-13-2.2
        40
        13
        2.2
        380
        168
        560
        QSP(F)65-7-2.2
        65
        7
        2.2
        380
        168
        570
        QSP(F)40-16-3
        40
        16
        3
        380
        168
        530
        QSP(F)40-18-3
        40
        18
        3
        380
        168
        530
        QSP(F)45-16-3
        45
        16
        3
        380
        168
        530
        QSP(F)25-25-3
        25
        25
        3
        380
        168
        530
        QSP(F)32-20-3
        32
        20
        3
        380
        168
        530
        QSP(F)50-13-3
        50
        13
        3
        380
        168
        530
        QSP(F)65-10-3
        65
        10
        3
        380
        168
        610
        QSP(F)15-36/2-3
        15
        36
        3
        380
        168
        640
        QSP(F)30-25/2-3
        30
        25
        3
        380
        168
        640
        QSP(F)20-30/2-3
        20
        30
        3
        380
        168
        640
        QSP(F)15-40/3-3
        15
        40
        3
        380
        168
        750
        QSP(F)40-21-4
        40
        21
        4
        380
        168
        600
        QSP(F)40-24-4
        40
        24
        4
        380
        168
        600
        QSP(F)65-13-4
        65
        13
        4
        380
        168
        600
        QSP(F)80-10-4
        80
        10
        4
        380
        168
        610
        QSP(F)100-7-4
        100
        7
        4
        380
        184
        650
        QSP(F)25-36/2-4
        25
        36
        4
        380
        168
        700
        QSP(F)15-45/3-4
        15
        45
        4
        380
        168
        810
        QSP(F)15-52/4-4
        15
        52
        4
        380
        168
        920
        QSP(F)20-40/2-4
        20
        40
        4
        380
        168
        700
        QSP(F)30-26/2-4
        30
        26
        4
        380
        168
        700
        QSP(F)40-28-5.5
        40
        28
        5.5
        380
        225
        620
        QSP(F)45-25-5.5
        45
        25
        5.5
        380
        184
        620
        QSP(F)60-20-5.5
        60
        20
        5.5
        380
        184
        620
        QSP(F)65-18-5.5
        65
        18
        5.5
        380
        184
        620
        QSP(F)120-10-5.5
        120
        10
        5.5
        380
        205
        760
        QSP(F)200-8-5.5
        200
        8
        5.5
        380
        205
        760
        QSP(F)220-5-5.5
        220
        5
        5.5
        380
        205
        760
        QSP(F)250-5-5.5
        250
        5
        5.5
        380
        205
        760
        QSP(F)40-30/2-5.5
        40
        30
        5.5
        380
        168
        740
        QSP(F)30-36/2-5.5
        30
        36
        5.5
        380
        168
        740
        QSP(F)30-40/3-5.5
        30
        40
        5.5
        380
        168
        840
        QSP(F)20-50/3-5.5
        20
        50
        5.5
        380
        168
        840
        QSP(F)20-54/4-5.5
        20
        54
        5.5
        380
        168
        950
        QSP(F)15-65/4-5.5
        15
        65
        5.5
        380
        168
        950
        QSP(F)65-25-7.5
        65
        25
        7.5
        380
        184
        740
        QSP(F)80-20-7.5
        80
        20
        7.5
        380
        184
        740
        QSP(F)100-17-7.5
        100
        7
        7.5
        380
        205
        780
        QSP(F)150-8-7.5
        150
        8
        7.5
        380
        205
        780
        QSP(F)250-8-7.5
        250
        8
        7.5
        380
        205
        780
        QSP(F)40-40/2-7.5
        40
        40
        7.5
        380
        184
        850
        QSP(F)80-24/2-7.5
        80
        24
        7.5
        380
        184
        880
        QSP(F)30-54/3-7.5
        30
        54
        7.5
        380
        184
        940
        QSP(F)25-65/3-7.5
        25
        65
        7.5
        380
        184
        945
        QSP(F)50-36/2-7.5
        50
        36
        7.5
        380
        184
        850
        QSP(F)20-78/6-7.5
        20
        78
        7.5
        380
        184
        1360
        QSP(F)120-18/2-7.5
        120
        18
        7.5
        380
        205
        880



        安裝與使用
        1. 潛水泵必須正確選用,選泵的主要依據是合理選用流量、揚程和功率。不同的規格有不同的使用范圍。使用揚程太高出水少或出不了水,實際使用揚程太低則會使電機超載,嚴重時燒壞電機。
        2. 檢查供電設備及供電線路能否保證電泵正常運行。
        3. 電源電壓和頻率是否符合使用條件。
        4. 熟悉安裝使用說明書。
        5.檢查電氣線路,控制和保護裝置是否合理安全可靠。
        6.連接法蘭時要加膠墊,對正后緊固螺釘要對角錢方向同時上緊,防止歪斜漏水。
        7.電泵應單獨使用適當的保護開關,其額定電流的旋鉤位置不應隨意改變,以免失去保護作用。
        8.長期停止使用的電泵,使用前先空轉運行,如果轉不動,應先拆下泵體,轉動葉輪,待轉動靈活后,再裝上導流泵體方可使用。



        運行、維修和保養
        1、長期停止使用電泵,應放出泵內積水,拆去管子接頭,收好零部件,徹底清洗干凈,妥善放置。
        2、每運轉1000小時須拆檢一次,更換一次耐水潤滑脂及易損零件。
        3、使用時應注意清理進出水孔,以防堵塞。
        4、在使用電泵時,若水量突然減少或是出現激烈抖動現象,應立即停機查明原因后,方可繼續工作。
        5、冬季使用時應采取必要的離凍措施。
        6、在維護保養時應注意正確拆卸葉輪,以免損壞。拆卸時應先將葉輪螺母松動,用內孔大于泵軸的套筒置于葉輪螺母上面,在垂直敲打套筒,擰下螺母即可取葉輪。
        7電泵檢修時、拆卸順序如下:
        QSP潛水電泵:電纜護罩、吸水罩、導葉體、葉輪、進水節、上軸承座、轉子、下軸承座。
        QSP-M潛水電泵:從電機底部集資卸下雙頭螺栓(拉桿螺栓)上的螺母、底座、軸頭鎖緊螺母、推力盤、鍵、下導軸承座雙頭螺栓、然后取出轉子(注意不得碰壞線包)然后卸下連接段和上導軸承座。



        安全事項
        1、禁止濕手赤腳推閘刀、按電鈕、接電纜,更不能將接頭置于有水的地方,以防觸電。
        2、電泵排水時嚴禁任何人在附近游泳、洗澡或牧畜下水等。
        3、電泵發生任何故障必須先切斷電源,然后檢查以免意外事故發生。
        4、定期用500伏搖表檢查,機組對地絕緣電阻小于0.5兆歐,應停機修理。
        5、電泵使用時,應選擇適宜絕緣護導線,連接在機體接地螺釘上,另一端可靠接地,確保安全。



        常見故障原因及解決方法

        一般故障
        發生原因
        消除方法
        啟動不出水
        有嗡嗡聲
         1、單項運行即:有導線斷相或啟動設備斷線等現象
        2、電壓太低
        3、軸承損壞卡死
        4、泵內有異物卡死
        a、修復線路
        b、調整電壓
        c、修復或更換
        d、消除異物
        不出水
        少出水
        或間斷出水
        1、泵進水口露出水面
        2、泵進水口露出水面
        3、電泵反轉
        4、輸水管嚴重泄露或堵塞
        5、進水節與葉輪磨損泄露嚴重
        6、實際使用揚程太高
        a、使電泵潛水半米以下
        b、消除井內雜物
        c、調相
        d、 清除異物 修復管道
        e、更換零件
        f、選用適當揚程的電泵
        電機繞組燒毀
        1、保護設備失靈或額定電流值過大,而且使用電流過大
        2、單相運轉
        3、電機陷入泥沙之中
        4、電機內缺水
        5、軸承損壞
        a、修復保護設備
        b、檢查線路及有關設備
        c、調整電泵位置
        d、必須灌滿清水
        e、更換軸承
        保護開關頻繁跳閘
        1、電泵超載
        2、開關整定電流值大小
        3、三相電壓不平衡
        4、繞組燒壞
        5、軸承損壞卡死
        a、按電流過大查明修復
        b、整定適當電流
        c、調整電源電壓
        d、更換繞組
        e、更換軸承
        電流不穩和過載
        1、使用揚程過低,流量偏大
        2、水位下降,間斷出水
        3、軸承損壞,定轉子相擦
        4、軸承或上下軸承座不同心
        a、調整電泵達到額定揚程
        b、降低泵位至水面半米以下
        c、更換軸承
        d、調整及修復
        機組絕緣對地小于0.5兆歐
        1、電纜擦破
        2、接頭密封受損
        3、電磁線絕緣下降或破損
        a、找出破處進行包扎
        b、將接頭重新包扎密封
        c、更換繞組
        機組轉動
        劇烈振動
        1、電機轉子,泵轉動部分不平衡
        2、軸承磨損
        3、軸彎
        4、緊固、螺栓松動
        a、校平衡
        b、更換
        c、調直
        d、擰緊螺栓
