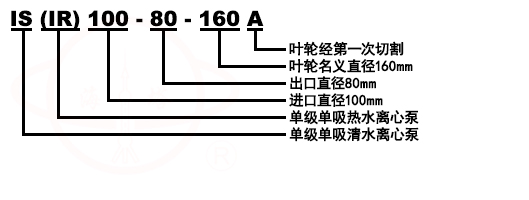

型號意義

產品簡介
IS臥式單級單吸管道泵,適用于工業和城市給水,排水,亦可用于農業排灌。供輸送清水或物理及化學性質類似于清水的其它液體之用,溫度不高于80℃。
該泵性能范圍(按設計點計)：
轉速： 2900r/min和1450r/min
進口直徑： 50-200mm
流量： 6.3-400 m3/h
揚程： 5-125

產品用途
1、適用于城市環保、建筑、消防、化工、制藥、染料、印染、釀造、電力、電鍍、造紙、石油、礦山、設備 冷卻、油輪卸油等。
2、適用于清水、海水及帶有酸、堿度的化工介質液體和帶有一般糊狀的漿料(介質粘度≤100厘珀、含固量可達30%以下)。

結構示意圖

	序號	名稱	序號	名稱
	1	泵體	6	中間支架
	2	葉輪	7	軸
	3	密封環	8	懸架部件
	4	葉輪螺母	9	密封部件
	5	泵蓋

性能參數

裝配與拆御
IS臥式單級單吸管道泵裝配與拆卸泵在裝配前應首先檢查零件有無影響裝配的缺陷,并擦洗干凈,方可進行裝配。
1、予先可將各處的連接螺栓,絲堵等分別擰緊在相應的零件上。
2、予先可將O形密封圈、紙墊、毛氈等分別放置在相應的零件上。
3、予先可將密封環和填料、填料環、填料壓蓋等依次裝到泵蓋內。
4、將滾動軸承裝到軸上,然后裝到懸架內,再合上壓蓋,壓緊滾動軸承,并在軸上套上連接螺栓。
5、將軸套裝在軸上,再將泵蓋裝在懸架上,然后再將葉輪、止動墊圈、葉輪螺母等裝上并擰緊。再將上述組件裝到泵體內,并擰緊泵體、泵蓋上的連接螺栓。
在上述裝配過程中,一些小件如平鍵、擋油盤、擋水圈軸套內O形密封圈等容易遺漏或裝錯順序,應特別注意。
IS臥式單級單吸管道泵拆卸順序基本上可按裝配順序的反向進行。

安裝
IS臥式單級單吸管道泵安裝泵安裝的好壞對泵的運行和壽命有重要影響,所以安裝和校正必須仔細進行。泵的外形及安裝尺寸。
1、安裝和校正：
(1)清除底座上的油膩和污垢,把底座放在地基上。
(2)用水平儀檢查底座的水平度,允許用楔鐵找平。
(3)用水泥澆灌底座和地腳螺栓孔眼。
(4)水泥干固后應檢查底座和地腳螺栓孔眼是否松動,合適后擰緊地腳螺栓,重新檢查水平度。
(5)清理底座的支持平面,水泵腳及電機腳的平面,并把水泵和電機安裝到底座上去。
(6)聯軸器之間應保持一定的間隙,檢查水泵軸和電機軸中心線是否一致,可用薄墊片調整使其同心。
測量聯軸器的外園上下,左右的差別不得超過0.1 mm,兩聯軸器端面間隙一周上的間限差別不得超過0.3mm。
2、安裝說明：
(1)泵的安裝高度,管路的長度、直徑、流速應符合計算,力求減少不必要的損失。
(2)長距輸送時應取較大的管徑,泵的管路應有自己的支架,不允許管路的重量加在泵上,避免把泵壓壞。
(3)排出管路如裝逆止閥應裝在閘閥的外面。

起動、停止與運轉
1、起動：
(1)應在機泵聯結前確定是電動機的旋轉方向是否正確,泵的運轉是否靈活。
(2)關閉吐出管路上的閘閥。
(3)向泵內灌滿水,或用真空泵引水。
(4)接通電源,當泵達到正常轉速后,再逐漸打開吐出管路上的閘閥,并調節到所需要的工況,在吐出．管上的閘閥關閉的情況下,泵連續工作的時間不得超過3分鐘。
2、停止：
(1)逐漸關閉吐出管路上的閘閥,切斷電源。
(2)如環境溫度低于O℃,應將泵內水放出,以免凍裂。
(3)如長期停止使用,應將泵拆卸清洗上油,包裝保管。
3、運轉：
(1)在開車及運轉過程中,必須注意觀察儀表讀數,軸承發熱,填料漏水和發熱及的振動和雜音等是否正常,如果發現異常情況,應即時處理。
(2)軸承溫度不大于80℃,軸承溫度不得比周圍溫度超過40℃。
(3)填料正常,漏水應該是少量均勻。
(4)軸承油位應保持在正常位置上,不能過高或過低,過低時應及時補充潤滑油。
(5)如密封環和葉輪配合部位的間隙磨損過大應更換新的密封環。

管路損耗參考表

閥及彎管折合直管長度

一定管路直么之流量限制

常見故障原因及解決方法
